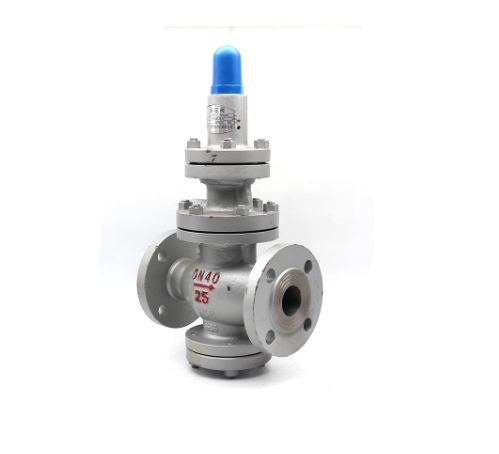

九游会·j9中国官方网站-首页波纹管减压阀YK44H概述：
Y44H型波纹管式减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门下游压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。本产品调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。
九游会·j9中国官方网站-首页波纹管减压阀YK44H技术参数：
口径大小：DN15-100mm范围内可选；
压力级别：0.6MPa，1.0MPa，1.6MPa；
阀体材料：铸钢，不锈钢304两种可选；
进口压力范围：0.2-1.6MPa；
可调出口压力范围：0.05-1.0MPa；
阀前后最小压力差：≥0.1MPa；
泄漏等级：国标一级；
产品标准：符合国标波纹管减压阀GB12244-1989标准；
九游会·j9中国官方网站-首页波纹管减压阀YK44H性能参数：
公称压力(Mpa) | 0.6 | 1.0 | 1.6 | |
壳体试验压力(Mpa)* | 0.9 | 1.5 | 2.4 | |
密封试验压力(Mpa) | 0.6 | 1.0 | 1.6 | |
最高进口压力(Mpa) | 0.6 | 1.0 | 1.6 | |
出口压力范围(Mpa) | 0.05-0.4 | 0.1-0.8 | 0.1-1.0 | |
压力特性偏差(Mpa)△P2P | GB12244-1989 | |||
流量特性偏差(Mpa)△P2G | GB12244-1989 | |||
最小压差(Mpa) | 0.1 | 0.15 | ||
渗漏量 | GB12245-1989 | |||
九游会·j9中国官方网站-首页波纹管减压阀YK44H外形链接尺寸：
公称通径DN | 外型尺寸 | |||||||||
L | H | H1 | PN1.60MPa | |||||||
D | K | n-ф | d | C | ||||||
15 | 140 | 140 | 290 | 90 | 95 | 65 | 4-14 | 45 | 14 | |
20 | 140 | 140 | 295 | 98 | 105 | 75 | 4-14 | 55 | 14 | |
25 | 160 | 160 | 295 | 110 | 115 | 85 | 4-14 | 65 | 14 | |
32 | 180 | 180 | 295 | 110 | 135 | 100 | 4-18 | 78 | 16 | |
40 | 200 | 200 | 325 | 125 | 145 | 110 | 4-18 | 85 | 16 | |
50 | 230 | 230 | 325 | 125 | 160 | 125 | 4-18 | 100 | 16 | |
65 | 280 | 325 | 130 | 180 | 145 | 4-18 | 120 | 18 | ||
80 | 310 | 380 | 160 | 195 | 160 | 8-18 | 135 | 20 | ||
100 | 350 | 380 | 170 | 215 | 180 | 8-18 | 155 | 20 | ||
